Разработки · продукт в разработке

L48 SCADA

Видеть процесс.
Понимать объект.

SCADA, технологические связи и 3D в одном рабочем пространстве. Для операторов и инженеров АСУ ТП, которым важно не только видеть значения, но и понимать, откуда они и что за ними стоит.

Обсудить ваш объект Посмотреть экраны

Резервуарный парк с насосами и масловозом — концептуальная иллюстрация

Одно пространствоSCADA, схема, граф связей, карточка и 3D
Светлая и тёмная темаКомпоновка сохраняется, состояния подписаны
Настоящие экраныДемонстрационная установка OilCore

Почему L48 SCADA

Лучшее из мировых SCADA — в одном рабочем пространстве

В основе L48 SCADA — подходы, ставшие стандартом в ведущих мировых системах: объектная модель, фейсплейты, единый выбор объекта во всех представлениях, тёмная тема и 3D-контекст. Я собираю их вместе и адаптирую под задачи оператора: SCADA, технологическая схема, граф связей и 3D видят один и тот же объект, а отсутствие данных никогда не выглядит как ноль или норма.

01Общий объект
Выбор оборудования связывает SCADA, схему, граф, карточку и 3D. Оператор переходит от обзора к конкретному узлу, не теряя контекст.
02Понятные состояния
Прочерк, качество, подпись и символ не дают спутать отсутствие данных с нулём или нормальной работой.
03Развитие проекта
Модель можно дополнять до появления сигналов ПЛК. Непривязанные точки становятся явным заданием на разработку.

Рабочее пространство

Навигация, объекты и процесс

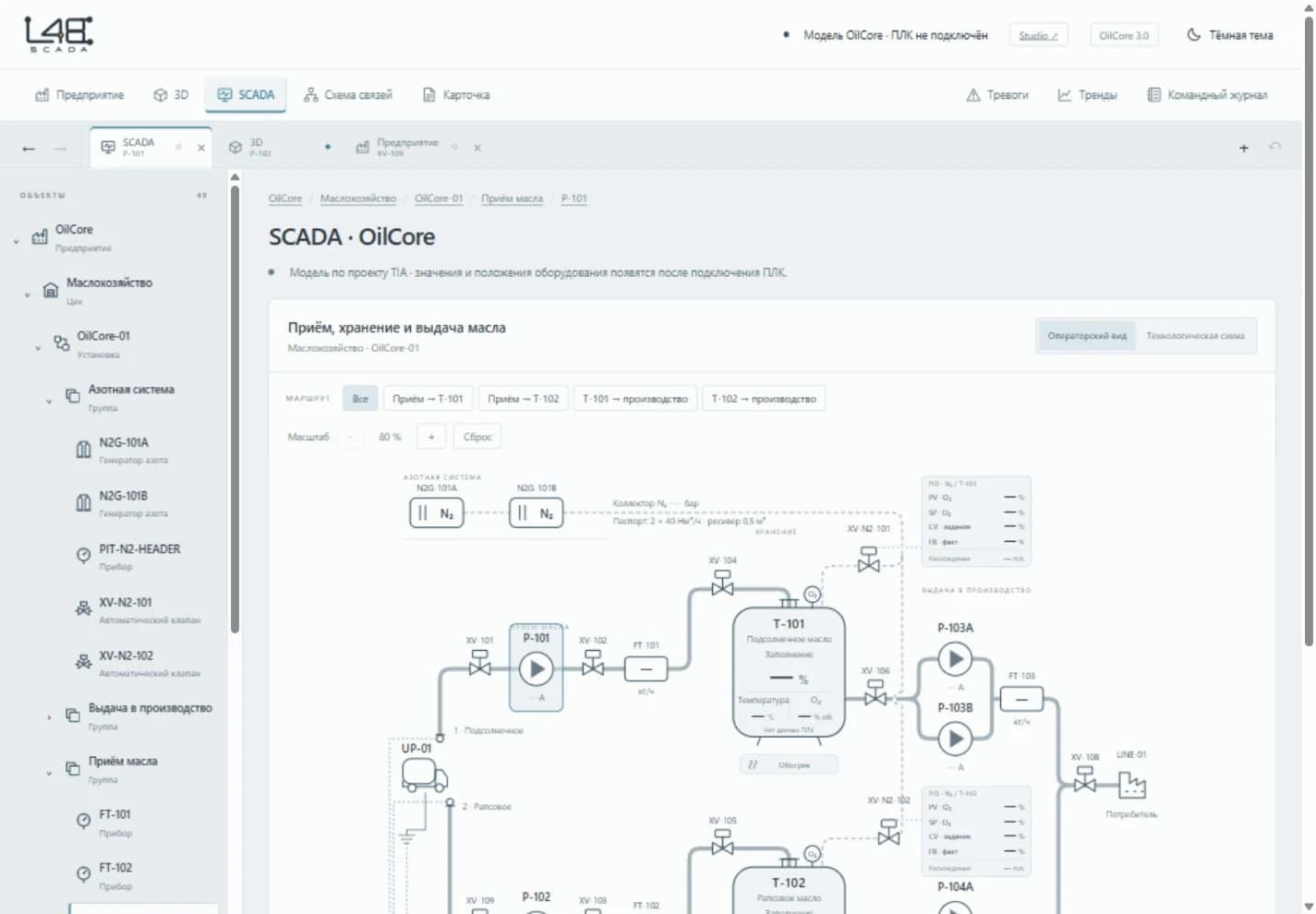

L48 SCADA: дерево предприятия, рабочие вкладки и мнемосхема приёма, хранения и выдачи масла — Дерево предприятия и рабочие вкладки сохраняют контекст при переходе между экранами.

Свой контекст
В каждой вкладке остаются свой объект и представление: SCADA, схема, 3D или карточка.
Быстрое возвращение
«Назад» и «Вперёд» возвращают экран и объект, нужную вкладку можно закрепить.
Сохранение вида
При переключении вкладок сохраняются масштаб схемы и ракурс 3D.

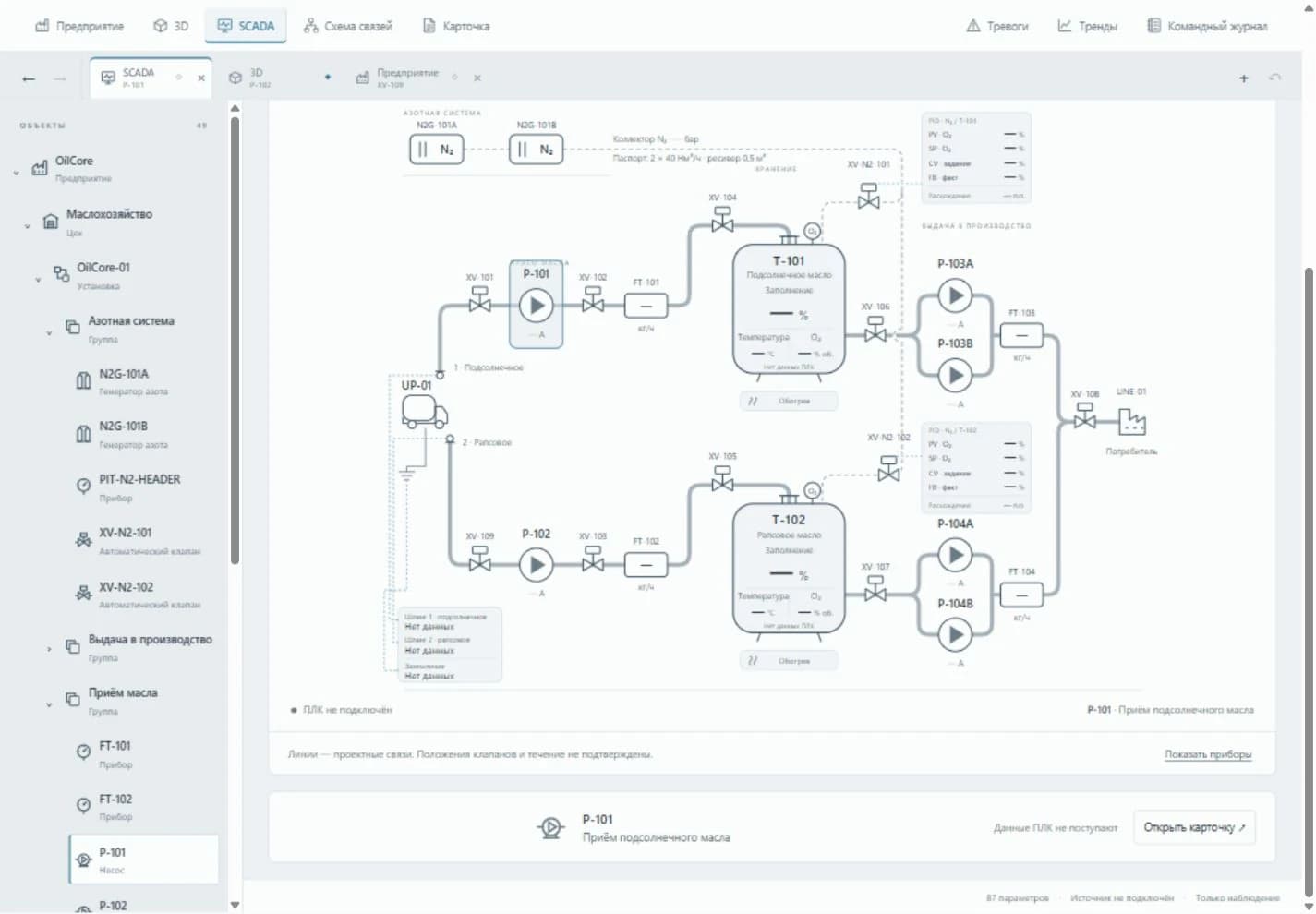

Операторский экран: уровень, температура, кислород и арматура — Операторский экран: технология в центре внимания.

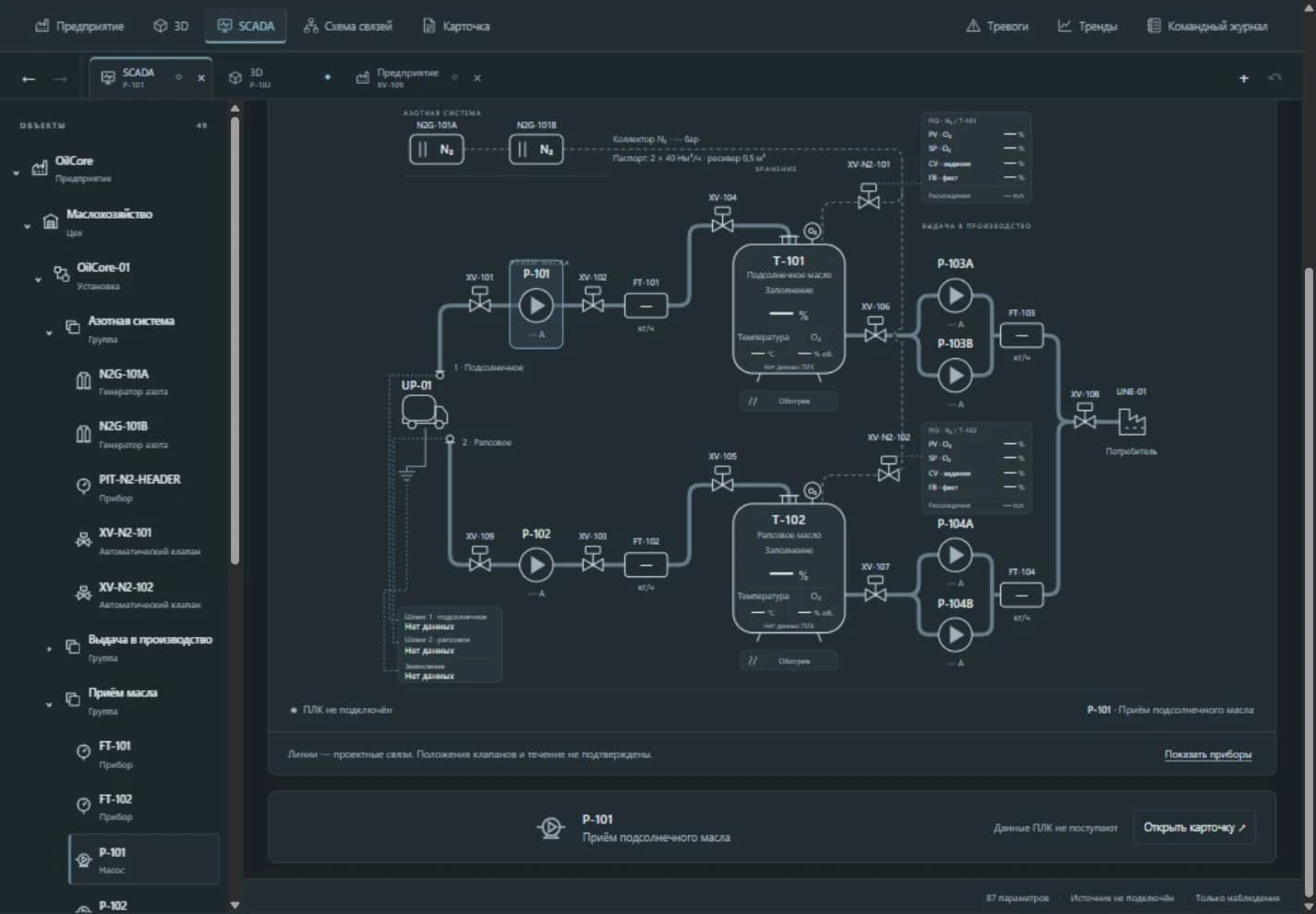

Тот же экран в тёмной теме — Тёмная тема с привычной компоновкой.

Оборудование

Подробности — поверх рабочего экрана

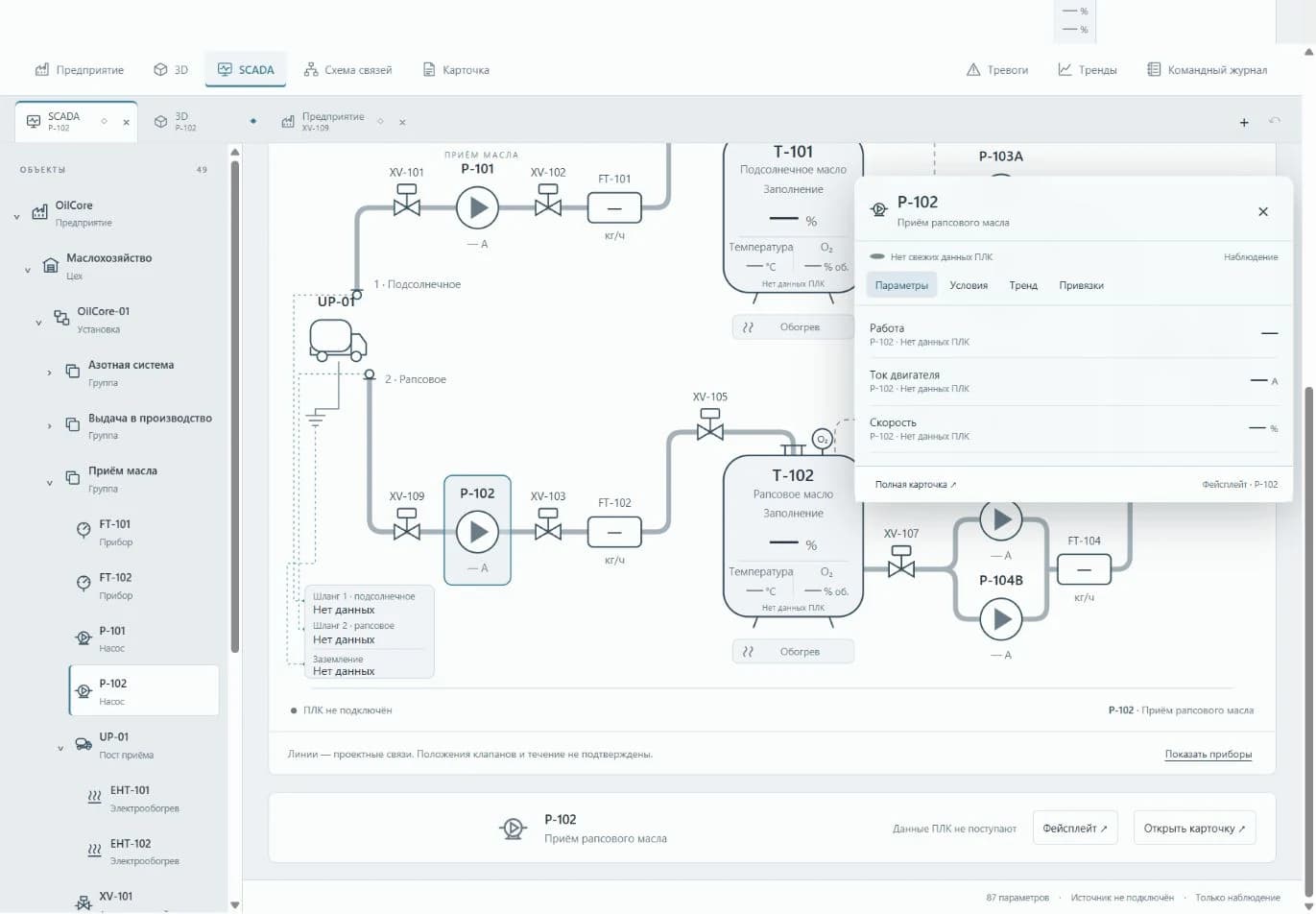

Фейсплейт насоса поверх мнемосхемы: параметры, условия и тренд

Одно нажатие — и всё об аппарате

Фейсплейт открывает параметры, условия и тренд поверх SCADA, схемы или 3D. Карточка резервуара собирает показания, газовую подушку, паспортные данные и связанные приборы в одном месте.

Тренд строится только по реальным отсчётам: без источника он остаётся пустым.

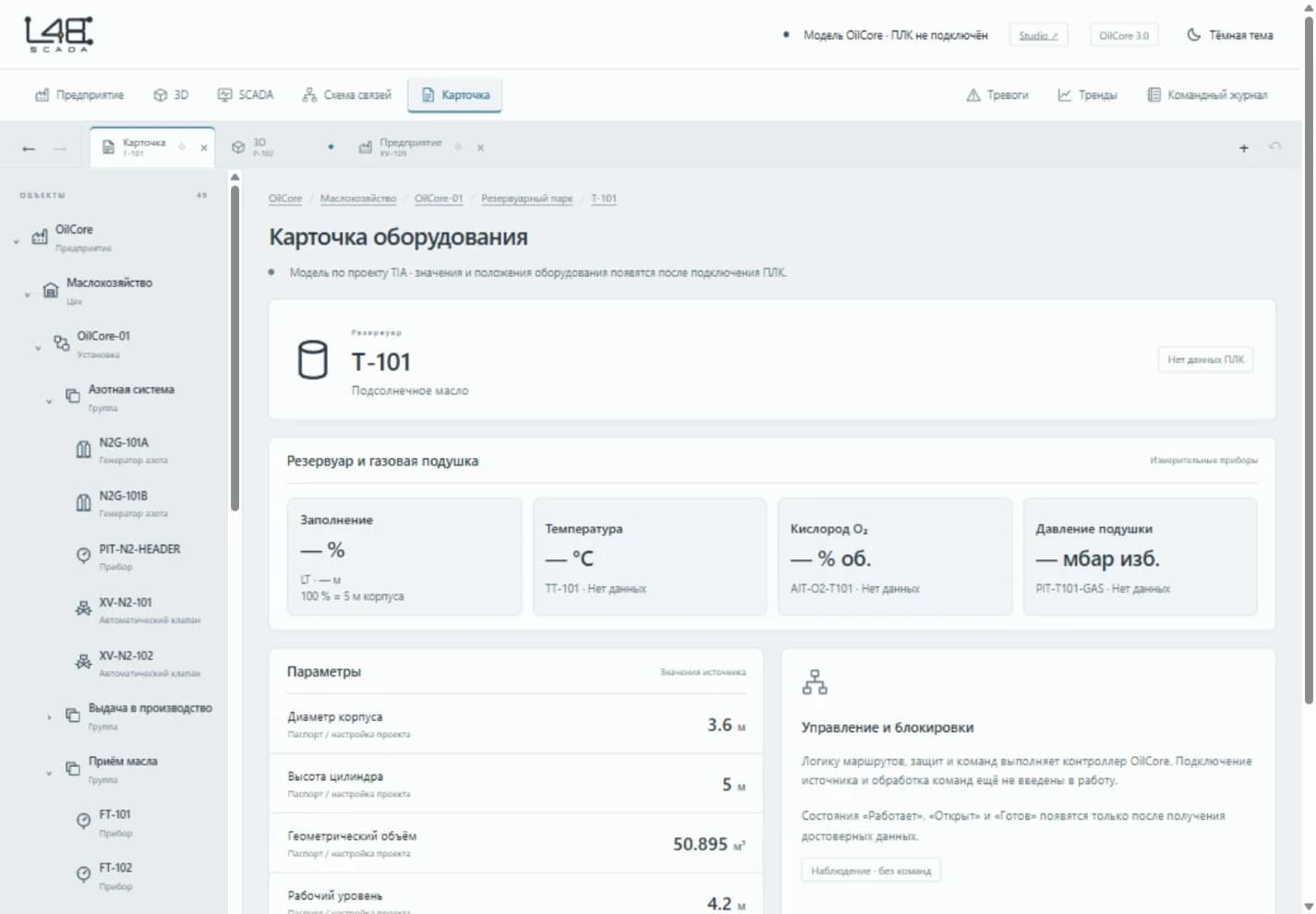

Карточка резервуара T-101 — Карточка резервуара.

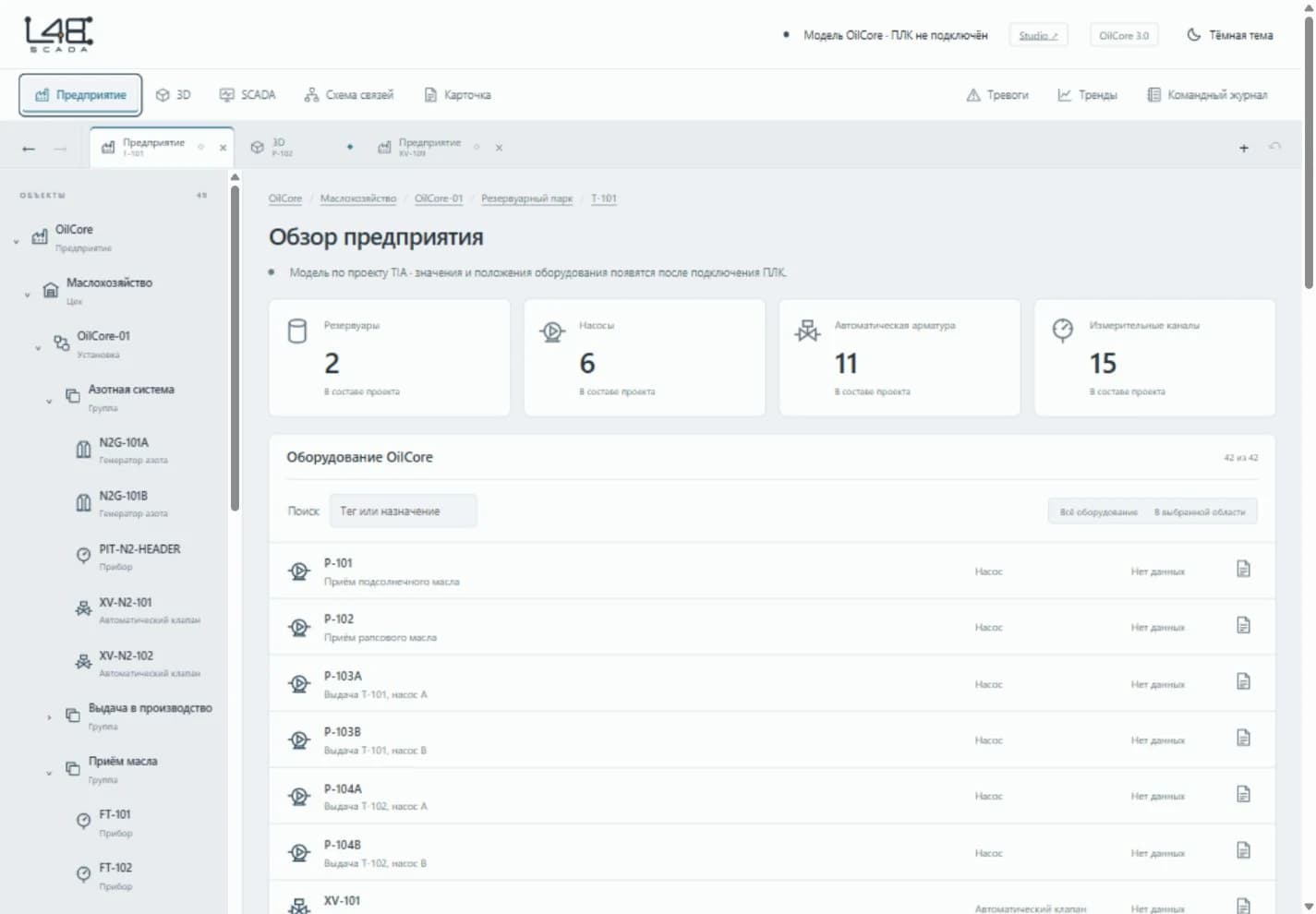

Обзор предприятия: иерархия и состав оборудования — Состав предприятия: от установки к конкретному аппарату.

Инженерный взгляд

Схема и прослеживаемый путь продукта

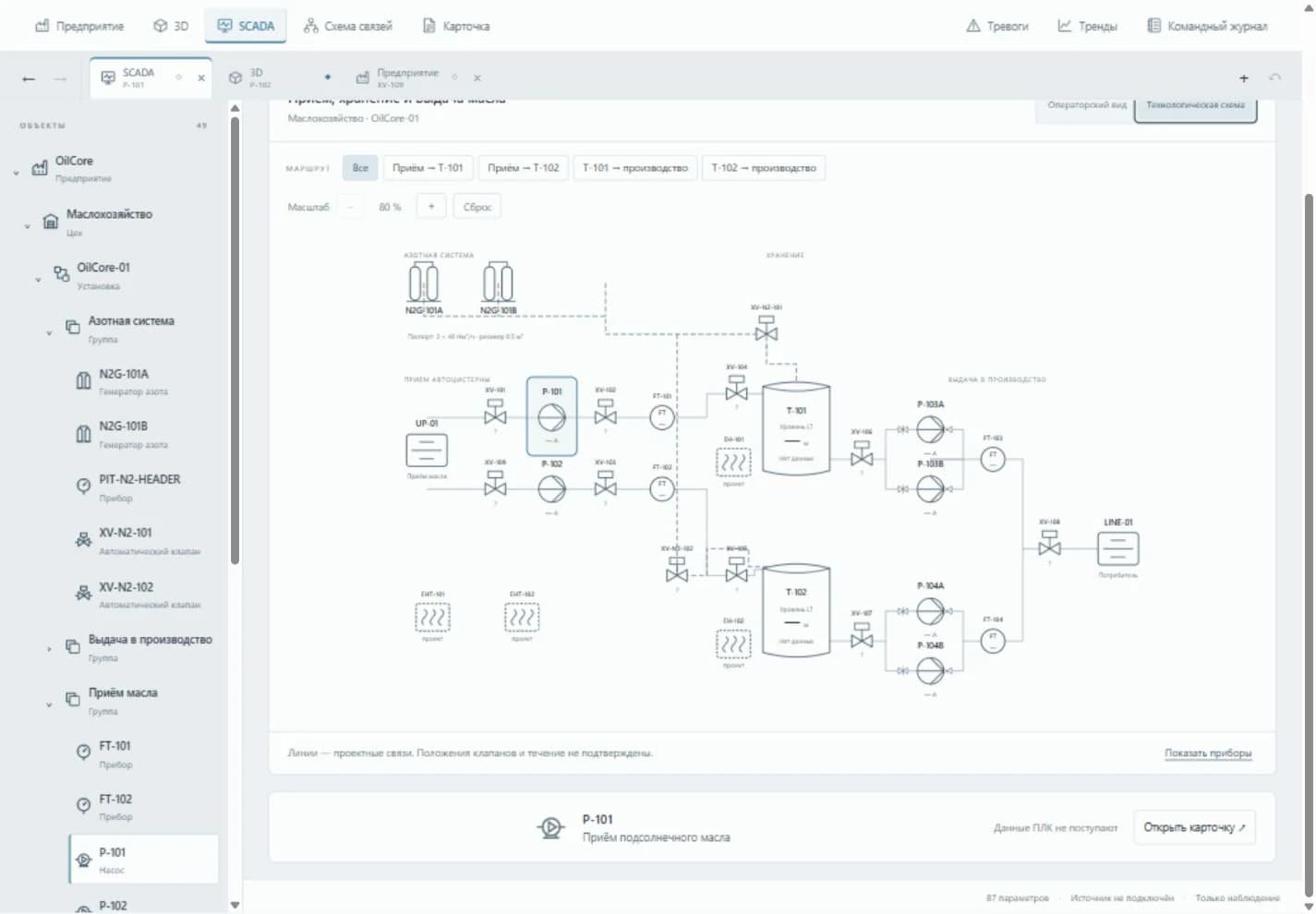

Технологическая схема обвязки и оборудования — Технологическая схема: выбранный объект остаётся общим.

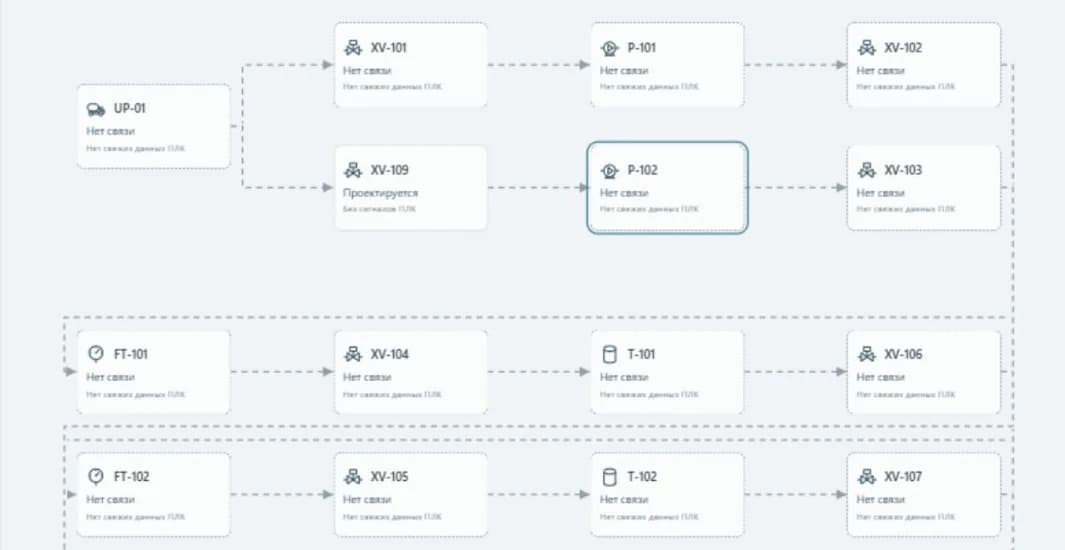

Граф связей: маршрут продукта от приёма к насосам и арматуре — Граф связей: направления и выбранный маршрут по цепочке оборудования.

3D-контекст

Цех, оборудование и измерения рядом с аппаратом

Прозрачность цеха меняется вместе с масштабом: издалека видны здание и сводка KPI, при приближении оболочка становится прозрачной и открывает оборудование. Стеклянные плашки связаны линиями с аппаратами, подробности раскрываются по запросу.

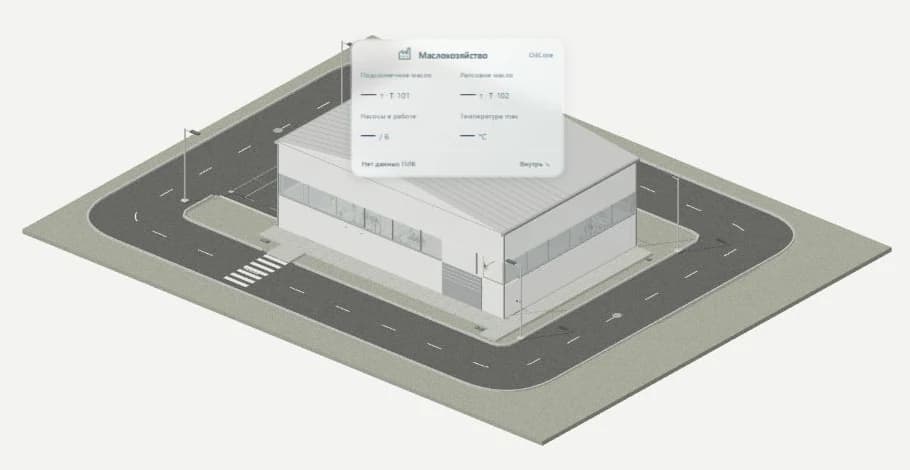

3D: здание цеха на территории и стеклянная панель KPI «Маслохозяйство» над ним — Цех и KPI: при отдалении — сводка цеха, при приближении оболочка становится прозрачной.

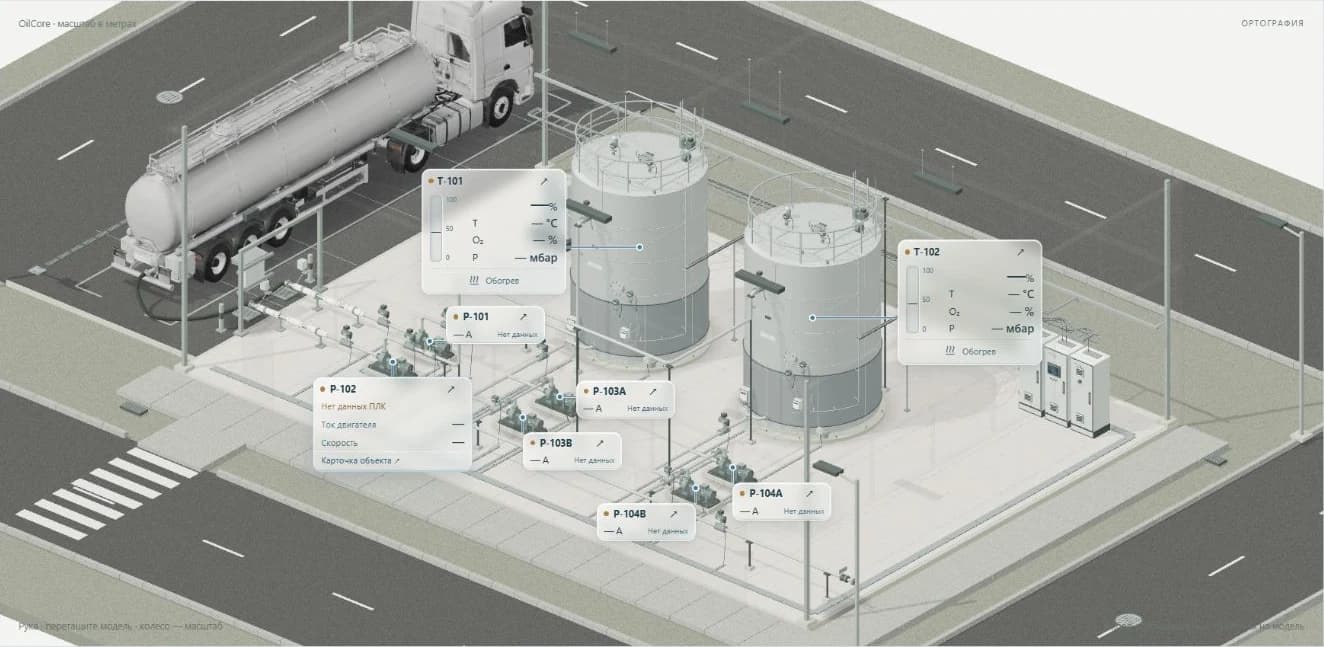

3D: цех с прозрачной оболочкой — резервуары, насосы и масловоз — Оборудование в своём окружении: трубопроводы, кабельные трассы и шкафы.

3D: резервуары и насосы со стеклянными плашками измерений — Измерения рядом с аппаратом.

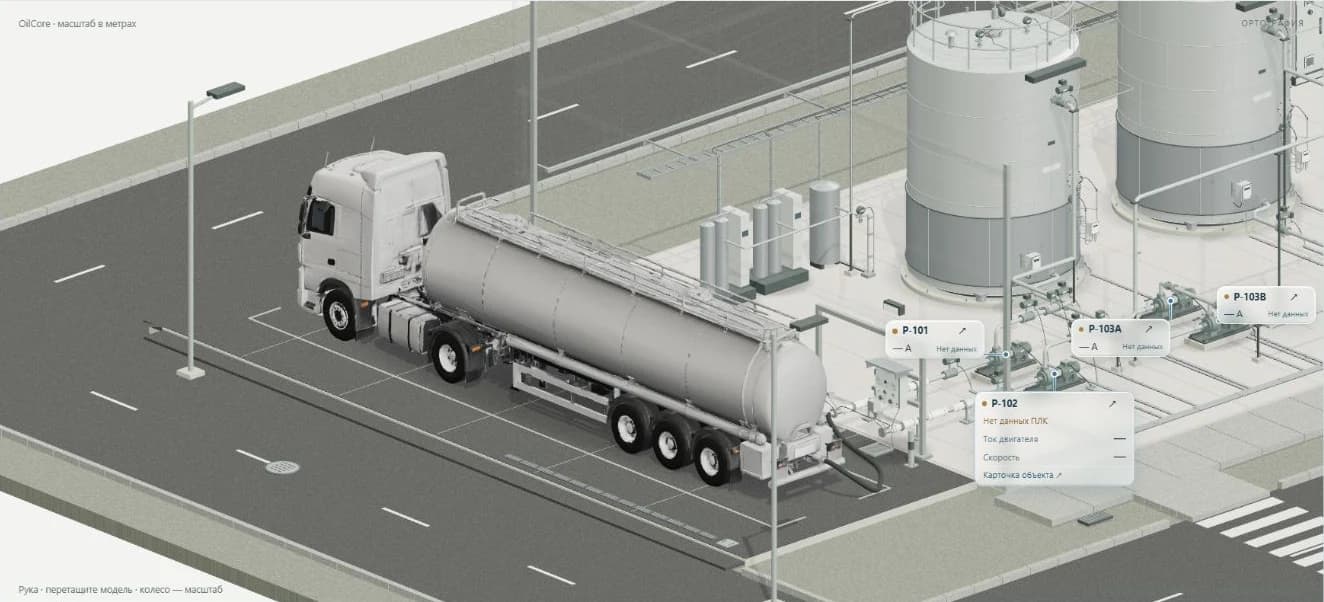

3D: масловоз у наружного пульта приёмки — Приёмка: два продукта, два отдельных тракта.

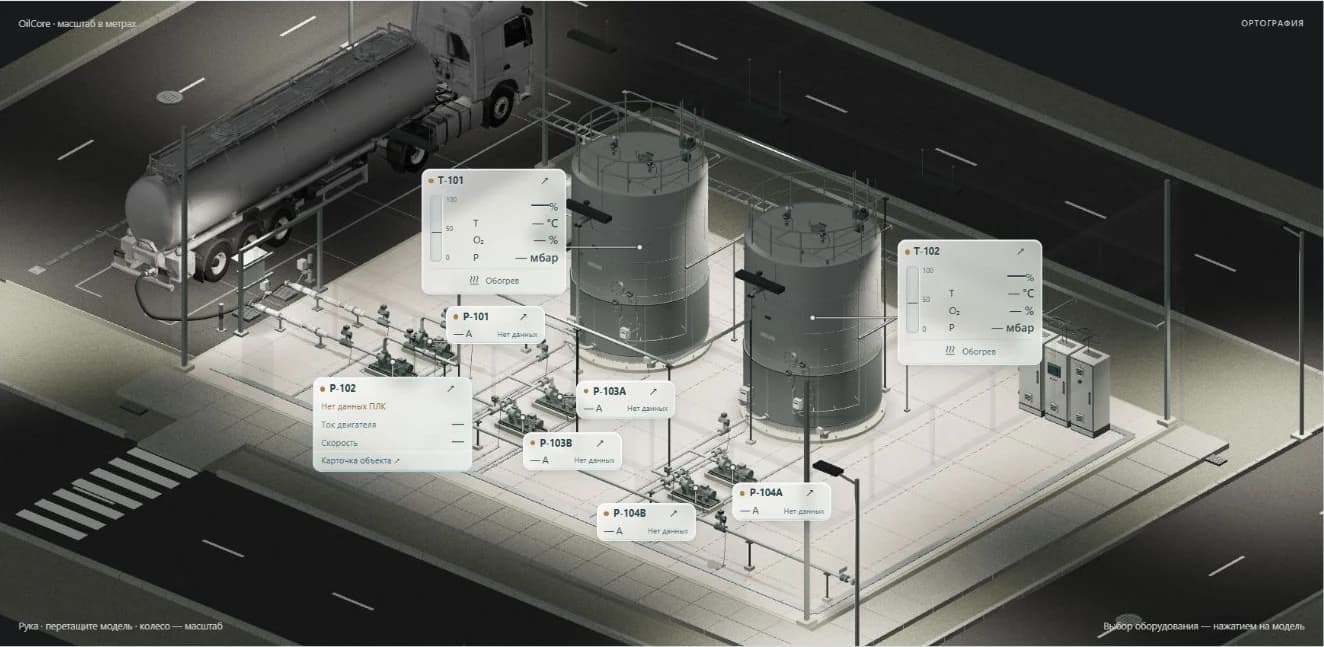

3D: ночная сцена с локальным освещением — Ночной свет: плашки остаются читаемыми.

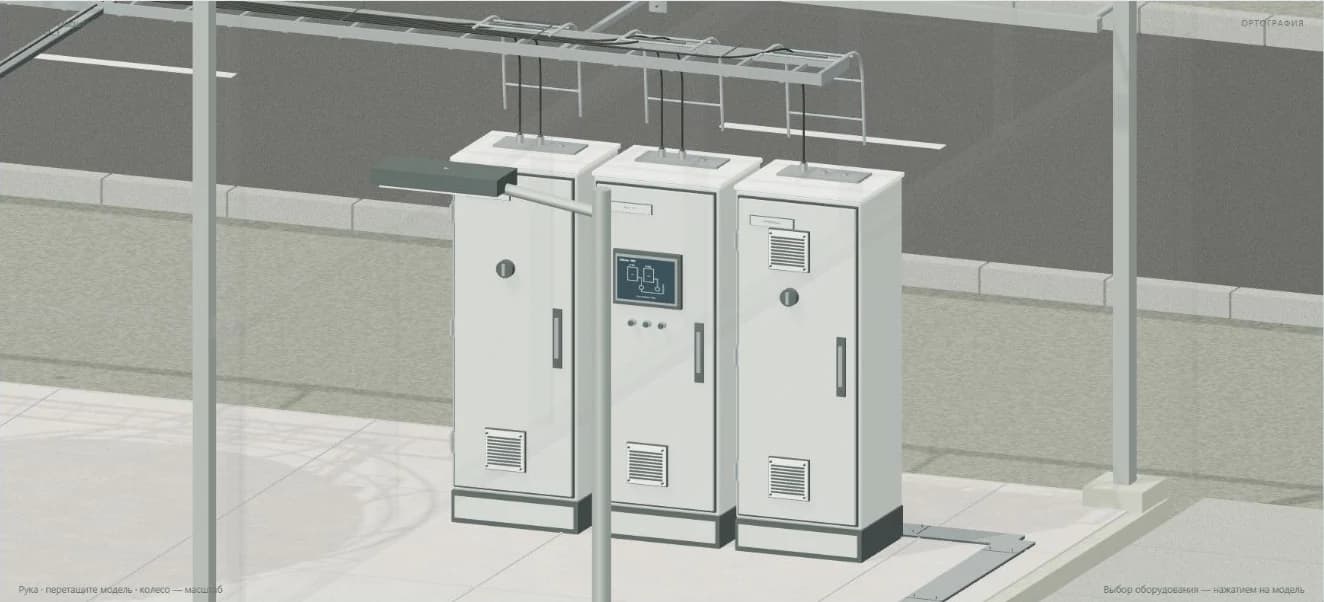

3D: шкафы управления с HMI — Шкафы и местное управление.

Инструмент разработчика

Сначала объект, затем привязка

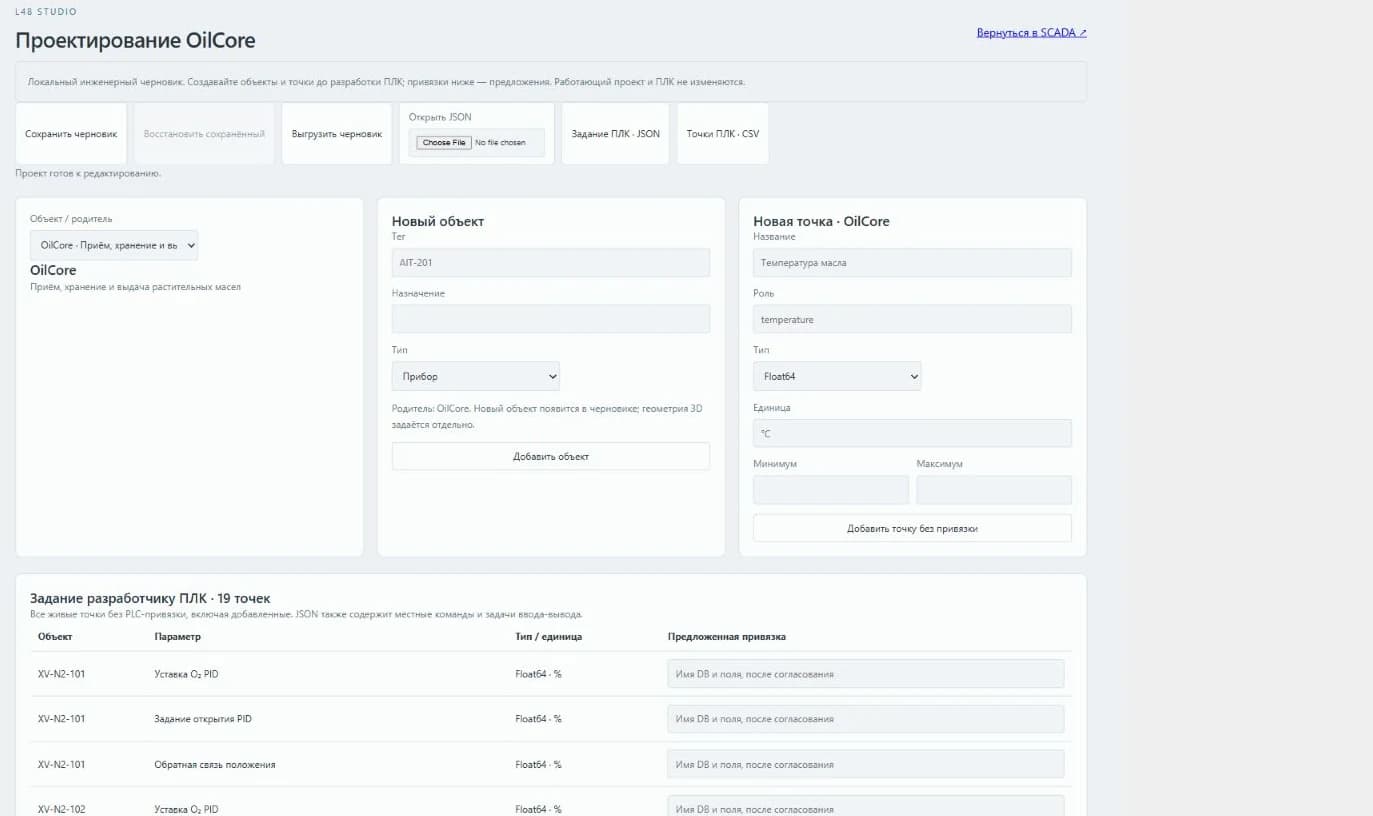

L48 Studio: создание объекта и точек, задание разработчику ПЛК

Модель растёт раньше сигналов

В локальном черновике создаются объекты и точки, работа сохраняется, а задание разработчику ПЛК выгружается в JSON и CSV. Непривязанные точки не теряются — они становятся списком работ.

Изменения черновика не применяются к работающему проекту.

Развитие

Следующие возможности

01Библиотека объектов
Повторно используемые 3D-модели, точки подключения, символы и фейсплейты с общим описанием оборудования.
02Источники данных
Подключение реального оборудования, независимая проверка свежести и согласование сигналов.
03Рабочие сценарии
Блокировки, диагностика и инструменты Studio с проверяемым переходом к эксплуатации.
04Предиктивная аналитика
Алгоритмы изучат нормальную работу каждого аппарата и заранее предупредят об отклонении и скором сбое — с объяснением причины. Решение остаётся за оператором.

Продукт в разработке. Экраны сняты в программе на демонстрационной установке OilCore: источник ПЛК не подключён, поэтому вместо значений — прочерки, а команды в ПЛК не передаются. Иллюстрация в начале страницы — концептуальная.

Начнём с вашей задачи

Готовое ТЗ не требуется

Опишите процесс и желаемый результат. Уточним исходные данные, объём и возможность выполнения.

Обсудить проект
